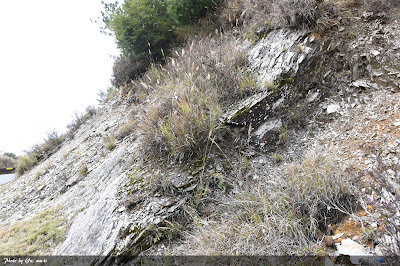

＊新人崗，在羅佳明教授帶領下，看邊坡的岩體變形破壞。
從南投埔里前往合歡山的路上，會經過一處名為「新人崗」的地方，地名的由來並不太清楚。不過這趟來並不是做人文調查，而是由羅佳明教授帶領我們到野外，看看順向坡岩層重力變形的一些跡象。
＊邊坡變形的幾種簡單分類。
新人崗這邊以中新世廬山層到大禹嶺層為主，主要岩石為板岩，此處的邊坡坡度與板劈理等弱面角度相當，都大約在30到70度之間，傾向也都一致，所以是非常典型的順向坡。此外，在翠峰到武嶺一帶的河源近分水嶺附近，經常可以發現與河蝕造成的下凹地形不同的反凸地形，若反凸地形周遭有明顯的蝕溝發育，那麼可以視為是板岩變形區的重要特徵。新人崗的板岩透過調查，發現是由很多單獨變形塊體構成，且容易滲水，受到重力作用的影響，這些單獨塊體分別變形與潛移，形成多個規模不等的反凸地形。
＊新人崗的邊坡有多塊明顯的岩體凸起。
＊眾人下車後在新中橫公路上遠眺反凸地形。
根據羅佳明教授的調查，新人崗此處板岩區域下方，有一層局部出露的厚層塊狀砂岩，形成阻擋板岩受重力向下潛移變形的基底，這道厚層砂岩可在不遠處的昆陽看到。板岩區靠近稜線側，純粹受重力影響而向下滑移，稱之為「主動區」，而靠近下方砂岩層受擠壓而變形的板岩區，則稱為「被動區」。我們一般比較能觀察到變形的，是屬於被動區，類似上述分類中的「軟腳」挫曲類型，有的地方軟腳過頭了，板岩斷裂，稱之為剪斷。
透過一些安排，由幾位博士生帶領大家，先去測量岩層的位態，包括走向、傾向、傾角，接著再沿著公路走一小段，看看沿途這些板岩弱面的位態變化，是否真的有變形的現象存在。
＊練習測量位態。
＊在一處公路轉彎的地方，簡單測量就可發現此處的板岩傾角小於照片左側那一群人的位置，可推測此處為一反凸地形，搭配地圖（反凸1）可發現兩側均有蝕溝，蝕溝中間這一塊是獨立的板岩塊體。
＊照片左右兩端板岩傾角不同，中間長草處為板岩斷裂位置。
＊此處呈現反凸地形，板岩在照片左側是呈現接近水平傾角，在書本處急折向下。
＊兩位老師所站之處略略的有反凸特徵。
＊擋土牆，邊坡變形中的截肢樣態，可見上方重力影響導致擋土牆凸起。
＊步行終點，可見此處板岩扭曲斷裂，裂開處長草。
＊步行終點，板岩在此除了反凸，長草處還有明顯斷裂，形成剪斷。
從步行終點原路返回下車處，可以很清晰地看到濁水溪谷與不遠處的清境農場，此時我抓準機會問了羅佳明教授一個問題，就是其實從遠處來看，清境農場的範圍內似乎也有不少圓圓凸起的地形，這些會不會也是板岩潛移的徵兆呢？羅教授沒有給正面的答案，不過似乎也是個可以調查的對象，事實上，在中央地質調查所的地質敏感區調查中，清境許多位置都是潛移高風險區呢。
＊遠眺清境，似乎也有多個反凸地形？
＊新人崗調查地圖。黃線為蝕溝大致位置（不精準）。
一、參考資料
1.2016寒假聯合野外手冊
2016.01.20造訪
2016.06.13完稿
